數字多用表電阻測量原理(萬用表測試電阻原理，幹貨篇)

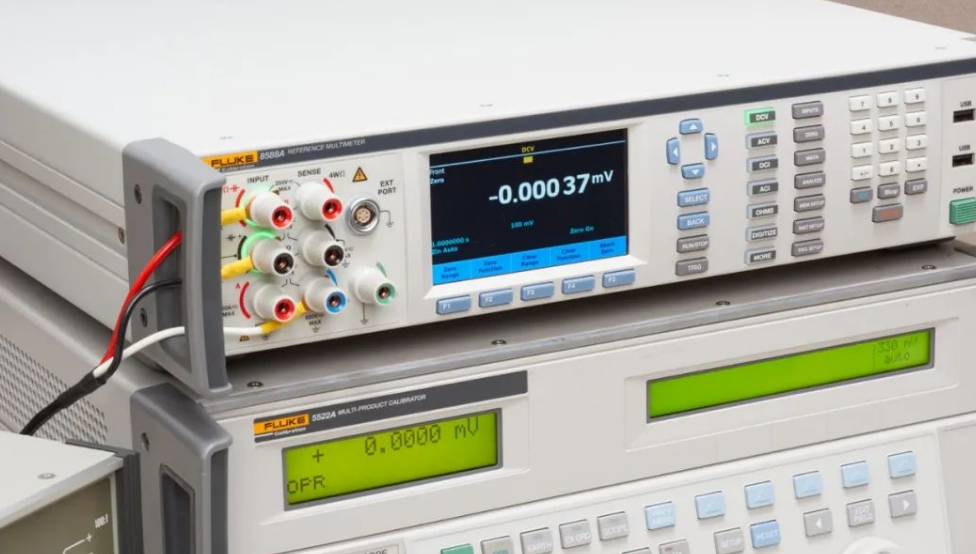

高精度的台式數字多用表大都包括兩線電阻和四線電阻兩種測量模式，甚至還有真歐姆電阻測量模式。眾所周知，四線電阻測量消除兩線電阻測量存在的引線誤差的影響。在實際應用中，大多校準器都有兩線和四線補償功能，消除引線誤差的影響，提高測量準確度；可若是操作不當，將導致錯誤的校準測量結果。

數字多用表在電阻測量時，可以選擇兩線測量或者四線測量兩種模式，簡化為一個恒流源加一個電壓表的模型。恒流源產生的激勵電流流過被測電阻，在被測電阻兩端產生的伴隨電壓被數字多用表內部的電壓表測量出來，由於數字多用表的激勵電流是已知的，利用歐姆定律它就可以計算出被測電阻的大小，並顯示在屏幕上。

在兩線電阻測量模式下，當激勵電流流過被測電阻時，實際上數表內部電壓表測量到的電壓不僅包括被測電阻上的電壓降，還包括測量回路中測量引線的電壓降，包括從數表麵板輸入高端Input HI和輸入低端LO兩端連接到被測電阻，還有數表內部電壓表到麵板端子的引線，以及被測電阻的引出線，這些引線上的電壓降都會對測量結果造成影響。

若被測電阻是1Ω，兩根引線的誤差就可能高達20%。若是1MΩ，兩根引線的誤差約是0.2ppm，而被測的1MΩ電阻準確度一般很少能到這個量級，此時引線影響通常可以忽略不計，因此大電阻測量一般直接用兩線方式即可。

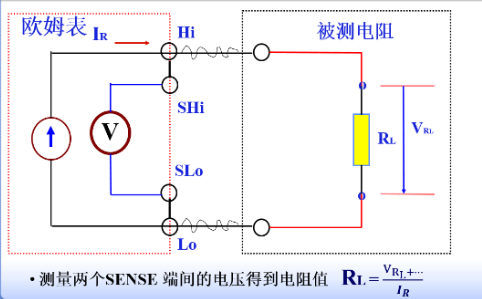

兩線電阻測量-引線電阻有引線

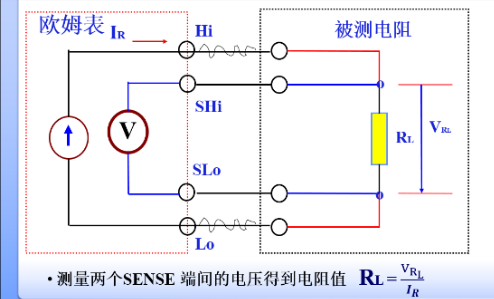

四線電阻測量-可消除引線電阻影響

要想更精確測量被測小電阻，可以選擇數字表的四線電阻測量模式。

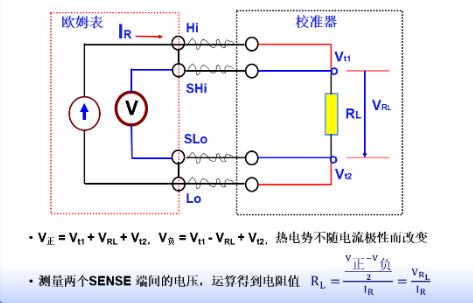

采用真歐姆（TruΩ）方式時，85x8A先讓激勵恒流源正向流過被測電阻，測量其上的電壓降，然後恒流源反向再次通過被測電阻，測量其上的電壓降。由於兩次測量激勵恒流源實際為同一恒流源，大小相同，隻是方向相反，因此被測電阻上的電壓降兩次測量中極性相反，大小相同，而熱電勢並不隨回路激勵電流的方向改變而改變極性，所以用第一次測量結果減去第二次測量結果得到兩次測量絕對值的和，將此絕對值的和除以2，所以通過運算得到一個消除熱電勢影響後的電阻值。

基於四線電阻測量的真歐姆測量技術原理

以上我們詳細介紹了數字多用表電阻測量原理的不同模式，下回我們將介紹如何使用校準器來校準數字多用表的電阻功能，敬請期待！
