【選型指南】Fluke 9500B示波器校準器的配置選擇

福祿克9500B示波器校準器帶寬校準範圍大，功能齊全，深受廣大計量用戶的信賴，是示波器校準產品的理想之選。其特設的有源信號頭，不僅可以產生精密的直流電壓、交流方波等信號，波形輸出還可直接精準無損地輸入到示波器的輸入端，用以校準示波器校準規範要求的常規必校和選校項目。

9500B有三款主機型號，9500B/600、9500B/1100、9500B/3200，並且有9510、9530、9560、9550四種型號的有源信號頭，覆蓋不同的功能範圍。用戶常因不清楚其間差異，導致選型困難。為此，本文介紹了不同型號的性能差異和功能範圍， 幫助您選擇合適的產品配置。

9500B三款主機，9500B/600、9500B/1100、9500B/3200與有源信號頭配合，首先是在可輸出的穩幅正弦波帶寬，或者說能夠覆蓋的示波器帶寬上存在差異，分別覆蓋600MHz、1.1GHz和3.2GHz/6.4GHz。

9500B三種有源信號頭輸出的穩幅正弦波，9510最高為1.1GHz，9530則為3.2GHz，但要注意，與三款主機連接時均受主機帶寬範圍的限製。

因此，9500B/3200主機對於大部分用戶都是一個比較好的配置，組合9530覆蓋大部分常見示波器校準負荷，如果後期校準的帶寬需要更高，隻需添加9560就可以獲得一倍帶寬範圍的提升。

9550是單一的25ps快沿信號頭，僅用於示波器上升時間測試。

9510、9530、9560都是全功能有源信號頭，可以輸出多種類型的信號，用於校準示波器的多種校準參數，如穩幅正弦波信號、直流電壓信號、方波信號、快沿信號、時標信號等。

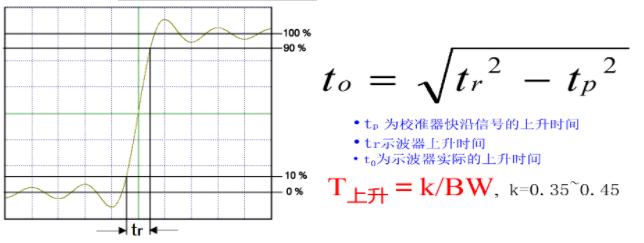

在有源信號頭快沿的選擇上，一方麵要考慮示波器的帶寬校準範圍和有源信號頭穩幅正弦波的覆蓋能力匹配，另一方麵建議留有一定餘量，確保標準器的標稱快沿可以3倍以上示波器的快沿性能指標。因為在實際校準工作中，不僅要考察快沿的準確度覆蓋，有時還要考察標稱快沿和示波器快沿的比率。

基於50Ω輸出阻抗的低壓快沿：

基於1MΩ輸出阻抗的高壓快沿：

在輸出阻抗方麵，9510和9530有源信號頭在低頻信號輸出（直流電壓和交流和方波）和高頻信號（穩幅正弦波、快沿、時標等）輸出時，均可以選擇50Ω和1MΩ兩種阻抗輸出，與示波器的輸入阻抗設置相匹配。

9560有源信號頭在低頻信號時可以選擇兩種阻抗，但在高頻信號上，卻隻有50Ω一種阻抗形式。因此如果要將9560高帶寬有源信號頭應用在100~200MHz示波器校準時，檢定帶寬等需要高頻信號的參數時，必須額外配接一個50Ω的阻抗適配器。

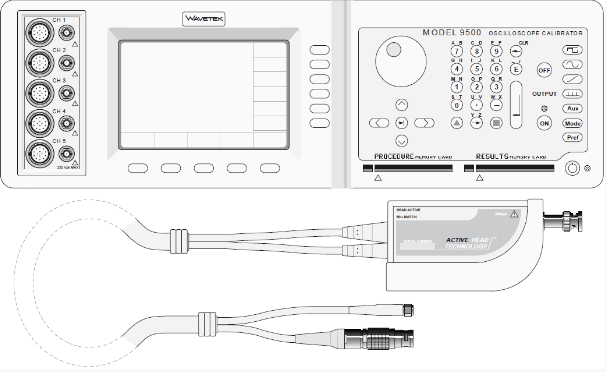

 9500B示波器校準器由於具有5個輸出通道，配置5個或3個有源信號頭時，可以直接與4+1通道（4個信號通道+1個外觸發/輔助通道）或2+1的示波器通道一一相連，校準時更換連接的次數最少，大幅提升效率。

雙通道同時輸出正弦波：配置兩個同型號的有源信號頭9510、9530或9560。

示波器的外觸發測試：配置多個有源信號頭，一個通道作信號通道，另一個通道作外觸發通道。

示波器的校準操作繁瑣，參數多，通道多，是校準的難點所在。因此配套專業的示波器校準軟件實現自動化校準是明智之選。

福祿克的自動計量校準軟件MET/CAL?和資產管理軟件MET/TEAM?，既可實現實驗室的資產的自動化管理，也可實現示波器的自動化校準，從而大大提升用戶的工作效率。

綜上所述，您一定對如何選擇9500B示波器校準器及其配套係統有了一定的了解，希望您能綜合考慮，選擇好一套符合您的需求的校準利器，事半功倍做好示波器校準工作。
