福祿克Fluke DSX-8000 CableAnalyzer線纜分析儀

福祿克FLUKE DSX-8000 CableAnalyzer 係列銅線測試解決方案支持對高達 40 千兆以太網部署的雙絞線布線進行測試和認證，並且可以應對任何布線係統，無論是 Cat 5e、6、6A、8 還是 FA 和 I/II 級，都不在話下。

1、乐鱼棋牌mac更新 20多年測試儀器儀表行業經驗；
2、100%原裝正品保證，承諾假一罰十；
3、8分鍾報價，價格行業優惠，現貨即發；
4、免費保修，免費培訓，全天24小時技術支持；

谘詢熱線：13798421872

瀏覽過該產品的人也看了

: 福祿克FLuke DSX-8-TERA-KIT|DSX-CHA-8-TERA-S|DSX-PLA-8-TERA-S|電纜認證分析儀DSX-8000配件

: 福祿克FLUKE DSX-COAX同軸適配器 DTX-CHA003

: 福祿克Fluke DSX-5000QOI|DSX-5000NTB電纜認證分析儀網線光纖測試儀

: 福祿克Fluke DTX-LION電池BP7440 （DTX1800,DTX1200,DTX-LT)

產品詳情
技術規格
型號和配件
文檔與軟件
更多信息
聯係我們

福祿克FLUKE DSX-8000 CableAnalyzer 係列加速銅纜認證測試過程中的每一個步驟

Versiv 的模塊化設計支持銅纜認證、光纖損耗認證、OTDR 測試以及光纖端麵檢查

無與倫比的速度，支持 Cat 6A、8、FA I/II 級和所有現行標準

ProjeX 係統可管理作業要求以及從項目設定到係統驗收的整個流程，進而確保正確完成所有測試任務

Taptive 用戶界麵可簡化設定過程並消除其間可能出現的錯誤

分析測試結果並使用 LinkWare 管理軟件創建專業的測試報告

以圖形方式顯示故障源，包括串擾、回波損耗和屏蔽層的故障，以便更快進行故障排除

Intertek 認證符合 TIA Level 2G – 嚴苛的精度要求

獲得了世界範圍內布線供應商的認可

內置外部串擾 (AxTalk) 測試功能

兼容 Linkware Live。Linkware Live 可輕鬆地跟蹤工作進展、實時訪問測試結果以在現場快速修複問題，並可方便地將測試結果從測試儀傳輸和整合到 LinkWare PC Cable Test Management Software。

DSX-8000 CableAnalyzer 係列銅線測試解決方案支持對高達 40 千兆以太網部署的雙絞線布線進行測試和認證，並且可以應對任何布線係統，無論是 Cat 5e、6、6A、8 還是 FA 和 I/II 級，都不在話下。電纜認證是從係統設計開始到係統驗收為止的整個過程的有機組成部分。該過程的執行速度越快，您能得到的利潤就越高。遺憾的是，有許多因素會降低該過程的速度－測試儀設置錯誤、測試限值錯誤、等待高技能技師分析或解決故障、錯誤理解結果以及生成了客戶無法理解的測試報告。

作為 Versiv 布線認證產品係列的一員，DSX CableAnalyzer 係列可提供準確、完全無誤的認證結果。安裝過程中會有許多團隊參與其中，采用不同種類的材料以及要求進行多種測試。贏利與否隻有幾個百分點的差別。DSX 可對銅纜布線進行認證，符合包括 Level VI/2G 精度要求在內的所有標準，使工作更加容易管理，且能夠提高係統驗收速度。它並不是僅為專業技師和項目經理而設計的。各種技能水平的人員均可用其來改善設置、操作、測試報告的過程並同時管理多個項目。

獨特功能：

與過去使用的電纜測試儀相比，Versiv 通過加速測試過程的每個步驟，使用戶完成更多作業
LinkWare Live 雲服務使項目經理可以遠程設置測試儀、監控工作進展，甚至可以使用任意智能設備定位測試儀
ProjX 管理係統可以簡化從初始設置到係統驗收整個過程的各項工作。它避免了一些冗餘步驟，並可確保所有測試每次均能一次性正確完成
Taptive 用戶界麵使各種技能水平的技術人員都能輕而易舉地完成高級數據分析、輕鬆地進行設置和操作
LinkWare PC 管理軟件可提供一流的測試結果分析和專業的測試報告
DSX 通過專用診斷功能（用於定位故障的簡單測試）減少修複布線故障所需的時間

標準：

符合 ANSI/TIA-1152-A Level 2G 和提議標準 IEC 61935-1 Ed. 5 Level VI 達 2000 MHz 的現場測試儀精度要求
支持以太網供電 (PoE) 所需的全套電阻不平衡標準 –IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801 係列文件
TCL 和 ELTCTL 測量符合 IEC 61935-1-1（草案）
整個布線路徑中的屏蔽層連通性

性能：

八秒鍾的 Cat 6A 測試時間使其擁有快的認證速度
以圖形方式顯示故障源，包括串擾和屏蔽故障定位，以便更快進行故障排除
以全圖形方式管理多 12,000 個 Cat 6A 測試結果
電容觸摸屏可使您通過選擇線纜類型、標準和測試參數更快地設置測試儀
LinkWare PC 管理軟件上報告了超過 10 億條鏈路

ProjX 管理係統幫您輕鬆管理複雜的工作：

以全圖形方式管理多達 12,000 個 Cat 6A 測試結果

管理有多個團隊參與、使用多個測試儀和具有多種要求的多項工作不但費時，而且容易出錯。越來越龐大的作業規模使得項目組織比以往更加重要。DSX CableAnalyzer 係列的新 ProjX 管理係統通過一個項目文件將所有工作詳情保存在一個簡單的名稱下，避免了在開始一個項目後需要重新輸入工作詳情的情況。這樣可減少從一項作業轉換到另一項時或在一項作業中使用多個測試儀時的設置錯誤或文件丟失。此外，它還可按線纜 ID 提供測試結果，合並所有更改且不會產生重複，且以後安裝的銅纜或光纖模塊為默認對象。ProjX 管理係統以 0-100% 的比例提供各項作業的實時完成狀態，可使操作員選擇分開執行任何需要進行其他分析的測試，並確保不會漏掉任何內容。“稍後修複”選項可創建用於糾正任意工作質量問題的竣工查核事項清單或自動完成清單。ProjX 能夠真正地提高項目經理及組長們的效率。


設置或查看測試限製，並測試屬性。		項目菜單屏幕顯示每項作業完成的百分比。		“項目特定”屏幕顯示新項目詳情。

Taptive 用戶界麵簡化儀器設置，杜絕錯誤並加快了故障診斷速度：

電容觸摸屏可使您更快地完成測試儀設置且支持所有標準

Taptive 用戶界麵非常簡單易用，即使新入門的技術人員也能根據各種材料類型和測試要求執行測試。電容屏 Taptive 用戶界麵讓您能夠從菜單屏幕方便地訪問所有作業。輕觸您正在執行的工作，寬大明亮的顯示屏將確認需要執行的測試，動畫式說明則簡化了測試儀的配置，保證測試的正確性。

福祿克FLuke DSX-5000-MI

以超快速度執行

八秒鍾的 Cat 6A 測試時間，以及提交認證結果的快方式

沒有任何其他測試儀可為如此多的測試提供如此快的速度。在 8 秒內完成 Cat 6A 銅纜認證，或者隻需 3 秒即可完成兩根光纖的雙波長認證。Versiv 受到世界各地電纜供應商的認可，是完成項目和係統驗收的快方式。迅速得到通過或失敗結果，方便地按標準值檢查各個測試參數，或分析圖形上的特定區域。

福祿克DSX-8000快速測試界麵

LinkWare Live 測試結果管理服務

LinkWare Live 是雲式服務，任何人均可在任何設備上隨時隨地管理認證工作。通過 LinkWare Live，您可以

了解每項任務的每次測試。使用任意智能設備即可查看任意項目的情況，分析每一次測試，即時獲得錯誤設置或線纜 ID 的通知。
良好的開始是成功的一半。使用計算機或平板定義線纜 ID 和測試設置。然後將其發送到測試現場的測試儀或 Brother 打印機，實現無錯誤測試以及粘貼標簽。
確保您的測試儀處於新狀態。標準隨時可能在沒有通知的情況下發生變化，而過時的測試報告可能意味著數小時的重新測試。LinkWare Live 能夠自動保證測試儀保持更新。
不要再把時間和汽油浪費在送測試儀回辦公室上。通過 Wi-Fi 直接將測試結果從工作場所上傳到 LinkWare Live，然後自動下載到正確的任務中，以使用 LinkWare PC 快速生成報告。
避免項目拖延。跟蹤所有測試儀的後使用位置並監控其狀態，確保它們始終處於校準狀態並運行新固件。
支持所有 Versiv 型號：DSX CableAnalyzer 係列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。

link-live

LinkWare 報告管理軟件

利用廣受歡迎的多功能LinkWare PC 管理軟件應用程序，DSX CableAnalyzer 係列的用戶可方便地訪問 ProjX 管理係統數據、生成報告，以及更新測試儀中的軟件。項目經理有全麵的工作流程管理和測試結果整理功能。用戶可將公司標誌添加到報告上做後潤色，然後原封不動地交給客戶進行係統驗收。保持業務工具的簡便性，無論您使用哪種 Fluke Networks 銅纜或光纖測試儀，LinkWare PC 軟件包都能夠報告所有內容。

現在有了 LinkWare PC Stats，新的自動化統計報告選項，您可以查看整個傳輸基礎設施，而不再需要局限於每頁隻顯示一個鏈路的報表。軟件分析 LinkWare PC 測試結果數據並把數據轉換成圖表和圖形，從而直觀地展示傳輸設施的性能 — 此報告以緊湊、圖形化的格式（易於檢驗裕量以及發現異常）彙總了完整的傳輸設施信息。


不同測試儀的測試結果集中到一個統一報告中。	LinkWare Stats 可彙總所有項目數據

Versiv 平台已為當今和未來的作業做好準備

電氣專用插頭設計符合 TIA Level 2G 和 IEC Level VI 標準對 2000 MHz 以下的精度要求，且采用麵向未來的設計，支持所有硬件升級

DSX-8000 CableAnalyzer 係列支持高達 40 Gb 以太網的網絡設施進行測試和認證 - 無論是當前的 Cat 5e、6、6A、8 還是 Class I/II 布線係統，DSX 均可根據所有行業標準進行測試。電氣專用測試插頭滿足 Cat 8 / Class I/II 達 2000 MHz 現場測試所需的 Level 2G/VI 精度要求。DSX 高於 IEC Level VI 和 TIA Level 2G 指標要求，讓您在整個頻率範圍內都有更高的信心。Cat 8 等較高性能布線係統需要更高精度的測量來保證其能提供 25G 和 40G 應用所需的抗擾性。此外，通過將測量功能集成到支持高達 40GBASE-T 測試的每個銅纜模塊中，簡化複雜的外部串擾鏈路對鏈路認證。

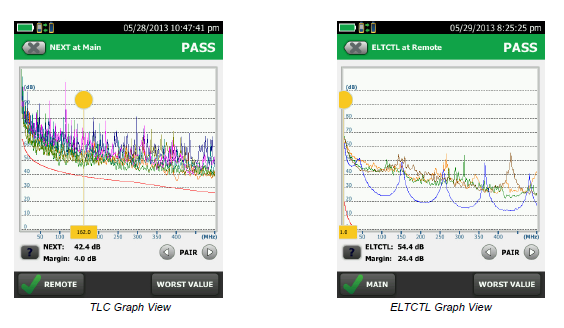

DSX 是第一個支持包括橫向變換損耗 (TCL) 和等水平橫向變換傳輸損耗 (ELTCTL) 在內平衡測量的現場測試儀。TCL 和 ELTCTL 是布線標準中的重要測量數據。這些參數決定滿足平衡的低性能，是判定抗擾度的關鍵參數。工業網絡業主/運營商因工業環境中高水平的電磁幹擾 (EMI) 而對此屬性特別感興趣。

Fluke Networks 的 DSX CableAnalyzer 係列通過 Intertek (ETL) 認證，符合 ANSI/TIA-1152-A 標準對 Level 2G 測試設備的要求。（報告歸檔。）

像專家一樣解決故障問題

以圖形方式顯示故障源，包括串擾和屏蔽故障定位，以便更快進行故障排除

使用專用的診斷功能，一鍵式執行全部測試並保存全部結果，DSX 大大縮短了修複布線故障所需的時間。通過圖形化結果屏幕，用戶可沿電纜查看任意給定鏈路上所有串擾、回波損耗或屏蔽故障的準確位置。舊型測試儀的診斷功能僅限於 250 MHz 頻率以下，但 DSX CableAnalyzer 係列取消了此項限製。無論是新手還是專家均可輕鬆解釋這個視圖，迅速分離故障原因並采取措施，並且與測試結果保存到一起，以供遠程分析使用。

HDTDX

DSX CableAnalyzer 係列產品

DSX CableAnalyzer 係列產品有兩種型號：DSX-5000 和 DSX-8000。DSX-5000 認證 Cat 5e、6、6A 和 Class FA 雙絞線，高 1000 MHz。DSX-8000 認證 Cat 5e、6、6A、Cat 8 和 Class I/II 雙絞線，高 2000 MHz。

	銅纜認證
	DSX-8000 CableAnalyzer	DSX-5000 CableAnalyzer
Cat 6A/Class EA 測試時間	8 秒	10 秒
Cat 8 /Class I/II 測試時間	15 秒
HDTDX/HDTDR 診斷測試時間	≈ 3 秒	≈ 3 秒
內存	≈ 5,000 Cat 8 帶圖	≈ 12,000 Cat 6A 帶圖
內存	≈ 12,000 Cat 6A 帶圖	≈ 12,000 Cat 6A 帶圖
Level V 精度 (1 GHz)	√	√
Level VI/2G 精度 (2 GHz)	√
電阻不平衡測量	√	√
屏蔽完整性檢查	√	√
TCL 測量	√	√
ELTCTL 測量	√	√
CDNEXT 測量	√	√
CMRL 測量	√	√
內置 Alien XTalk 模塊	√	√
通道適配器	2 GHz 範圍	1 GHz 範圍
永久鏈路適配器	2 GHz 範圍	1 GHz 範圍
	可選附件
跳線適配器	Cat 5e、6 和 6A 跳線	Cat 5e、6 和 6A 跳線
同軸電纜適配器	√	√
M12 適配器	√	√
TERA 適配器	來年夏天 2017	√
GG45 適配器	來年夏天 2017	√

線纜類型
屏蔽和非屏蔽的雙絞 LAN 布線	TIA Cat 3、4、5、5e、6、6A、8：100 Ω
	ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100? 和 120?
標準鏈路接口適配器
永久鏈路適配器	插頭類型：屏蔽的 RJ45
	可選插頭類型：Tera（僅限 DSX-5000，DSX-8000 版本將於 2017 夏季推出）
通道適配器	插座類型：屏蔽的 RJ45
	可選插座類型：Tera（僅限 DSX-5000，DSX-8000 版本將於 2017 夏季推出）
測試標準
TIA	Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 標準
ISO/IEC	Class C 和 D、E、EA、F、FA 及 I/II 認證，符合 ISO/IEC 11801:2002 標準及其修訂內容
最大頻率	DSX-8000：2000 MHz；
	DSX-5000：1000 MHz
一般規格
自動測試速度	DSX-8000：5e 或 6 類/Class D 或 E 的全雙向自動測試：7 秒。完整的雙向 6A 類/ EA 級自動測試：8 秒。完整的雙向 8 類自動測試：16 秒
	DSX-5000：5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒。完整的雙向 6A 類/ EA 級自動測試：10 秒
支持測試參數（測試參數的數量及測試的頻率範圍由所選擇的測試標準決定）	接線圖、長度、傳播延遲、延遲偏差、直流回路電阻、插入損耗（衰減）、回波損耗 (RL)、NEXT、衰減串擾比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
輸入保護	能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞
顯示屏	5.7 英寸 LCD，具有感應電容觸摸屏
箱包	由減震材料包覆成型的耐衝擊性塑料箱
體積	已安裝 DSX 模塊和電池的 Versiv 主機：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量	已安裝 DSX 模塊和電池的 Versiv 主機：3 磅，5 盎司 (1.28 kg)
主機與遠端：	鋰離子電池組，7.2 V
典型的電池壽命：	8小時
充電時間*	測試儀關：電量從 10% 充到 90% 需 4小時
所支持的語言	英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、簡體中文、韓文、俄文、繁體中文、捷克文、波蘭文、瑞典文、匈牙利文
校驗	維修中心校驗周期為一年
環境規格
操作溫度	32°F 至 113°F（0°C 至 45°C）
貯存溫度	-22°F 至 +140°F（-30°C 至 +60°C）
工作相對濕度	0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C）
	0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振動	隨機、2 g、5 Hz-500 Hz
衝擊	1 米跌落試驗（無論是否帶有模塊和適配器）
安全	CSA 22.2 No. 61010, IEC 61010-1 第 3 版
操作高度	13,123 英尺 (4,000 m)
	10,500 英尺（3,200 米），含交流適配器
EMC	EN 61326-1
性能規格**
DSX-8000	8 類測試模式（或更低鏈路類別）	ANSI/TIA-1152 Level 2G
	Class I/II 測試模式	提議標準 IEC 61935-1 Ed. 5 Level VI
DSX-5000	6A 類/ EA 級測試模式（或更低鏈路類別）	高於 TIA 1152 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。
	FA 級測試模式	高於 IEC 61935-1 第四版草案中的 V 級要求。
雙絞線布線1的長度
	不帶遠端	帶遠端
範圍	800 m (2600 ft)	150 m (490 ft)
分辨率	0.1 m 或者 1 ft	0.1 m 或者 1 ft
精度	± (0.3 m + 2 %)；0 m 至 150 m	± (0.3 m + 2 %)
	± (0.3 m + 4 %)；150 m 至 800 m
傳輸延遲
	不帶遠端	帶遠端
範圍	4000 ns	750 ns
分辨率	1 ns	1 ns
精度	± (2 ns + 2 %)；0 ns 至 750 ns	± (2 ns + 2 %)
	± (2 ns + 4 %)；750 ns 至 4000 ns
延遲時差
範圍	0 ns 至 100 ns
分辨率	1 ns
精度	± 10 ns
直流環路電阻測試
範圍	0 Ω 至 540 Ω
分辨率	0.1 Ω
精度	± (1 Ω + 1 %)
過載恢複時間	過電壓後 10 分鍾內恢複額定精度。重複或長期過壓之後需要重新設置基準。

型號
型號/名稱	說明
DSX-8000 CableAnalyzer	1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南。

DSX-8000-W
DSX-8000-W	1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、WiFi 適配器、校準說明和入門指南。

DSX-8000-W/GLD	DSX-8000-W 提供 1 年期金牌產品支持（僅限美國和歐洲。歐洲訂購：DSX-8000-W INT/GLD）。

DSX-8000	配置同 DSX-8000-W，不含 WiFi 適配器
DSX-8000-OI-W
DSX-8000OI-W	1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖—50 μm、2 根 SC/LC 單模接入光纖—9 μm、USB 光纖檢查視頻探頭及 4 個端頭、LC/LC Simplex 適配器、WiFi 適配器、校準說明和入門指南。

DSX-8000OI-W/GLD	DSX-8000 OI -W 提供 1 年金牌支持服務（僅限美國和歐洲。歐洲訂購：DSX-8000OIWINT/GLD）。

DSX-8000OI	配置同 DSX-8000OI-W，不含 WiFi 適配器。

DSX-8000QI-W
DSX-8000QI-W	1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、WiFi 適配器、校準說明和入門指南。

DSX-8000QI-W/GLD	1 年期金牌產品支持，適用於 DSX-8000QI-W （僅限美國和歐洲。歐洲訂購：DSX-8000QIWINT/GLD）。

DSX-8000QI	配置同 DSX-8000QI-W，不含 WiFi 適配器。

DSX-8000QOI-W
DSX-8000QOI-W	1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、OptiFiber Quad OTDR 模塊、CAT 8/I 級永久鏈路適配器套裝、CAT 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、硬攜箱、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、USB 光纖檢查視頻探頭及 4 個端頭、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、WIFI 適配器、校準說明和入門指南。參見圖片

DSX-8000QOI-W/GLD	年期金牌產品支持，適用於 DSX-8000QOI-W（僅限美國和歐洲。歐洲訂購：DSX-8000QOIWINTGLD）。

DSX-8000QOI	配置同 DSX-8000QOI-W，不含 WiFi 適配器。

DSX-8000-PRO
DSX-8000-PRO-W	Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含 WiFi 適配器。單擊此處了解所有物品的詳細清單。

DSX-8000-PRO-W/GLD	1 年期金牌產品支持，適用於 DSX-8000-PRO-W （僅限美國和歐洲。歐洲訂購：DSX-8000PROWINT/GD）。

DSX-8000-PRO	配置同 DSX-8000-PRO-W，不含 WiFi 適配器。

DSX-8000-MI-W
DSX-8000MI-W	1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber 多模 OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個通用耦合器、(2) 個AxTalk 終端器、USB 視頻檢測探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF兼容 MM TRC 工具包 50 μm、TRC 便攜包、WiFi 適配器、校準說明和入門指南。

DSX-8000MI-W/GLD	1 年期金牌產品支持，適用於 DSX-8000MI-W （僅限美國和歐洲。歐洲訂購：DSX-8000MIWINT/GLD）。

DSX-8000MI	配置同 DSX-8000MI-W，不含 WiFi 適配器。

DSX-8000 附加工具包
DSX-8000-ADD	(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南

DSX-8000-ADD-R	1 個 Versiv 遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南。

DSX-8-CFP-Q-ADD/R	1 個 Versiv 遠端單元、(2) 個 DSX-8000 電纜認證分析儀模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南。

DSX-8000-OFP-Q-ADD	(2) 個 DSX-8000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、 (2) OTDR 懸掛帶和磁鐵、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南。

DSX-5000	1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南。

DSX-5000 120/GLD	1 年期金牌產品支持，適用於 DSX-5000（僅限美國和歐洲。歐洲訂購：DSX-5000 INTL/GLD）。

DSX-5000Qi	1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、大號便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、校準說明和入門指南。

DSX-5000Qi 120/GLD	1 年期金牌產品支持，適用於 DSX-5000Qi （僅限美國和歐洲。歐洲訂購：DSX-5000QiINTL/GLD）參見照片

DSX-5000Oi	1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、硬質便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個 Quick Clean 清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 μm、2 根 SC/LC 單模發射電纜 — 9 μm、USB 光纖檢查視頻探頭及 4 個探尖、LC/LC Simplex 適配器、校準說明和操作手冊入門指南。請參見圖片

DSX-5000QOi	1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、OptiFiber Quad OTDR 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、硬質便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個 Quick Clean 清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜 — 50 μm、2 根 SC/LC 單模發射電纜 — 9 μm、USB 光纖檢查視頻探頭及 4 個探尖、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、SC/SC SM TRC 工具包、TRC 便攜包、校準說明和操作手冊入門指南。

DSX-5000QOi120/GLD	DSX-5000QOi 提供 1 年金牌支持服務（僅限美國、歐洲和日本地區。歐洲訂購：DSX-5000QOiINTLGLD，日本訂購：DSX-5000QOi AP/GLD）。

DSX-5000Mi	1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer? 模塊、(2) 個 CertiFiber 多模 MM OLTS 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個通用耦合器、(2) 個AxTalk 端接器、USB 視頻檢測探頭及 4 個探尖、(2) 個 Quick Clean 清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、TRC 便攜包、校準說明和操作手冊入門指南。

DSX-5000Mi 120/GLD	DSX-5000Mi 提供 1 年金牌支持服務（僅限美國、歐洲和日本地區。歐洲訂購：DSX-5000MiINTL/GLD，日本訂購：DSX-5000Mi AP/GLD）。

DSX-5000-PRO	Versiv Professional 工具包包括 DSX CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件。單擊此處了解所有物品的詳細清單。

	參見照片：
	DSX CableAnalyze
	CertiFiber Pro OLTS
	OptiFiber Pro OTDR
	光纖檢查與清潔
	配件



DSX-5000-PRO/GLD	DSX-5000-PRO 享有 1 年金牌支持保修服務（僅限美國、歐洲和日本。歐洲訂購 DSX-5000PROINTLGLD，日本訂購：DSX-5000-PROAP/GLD).
DSX-5000 附加工具包
DSX-ADD	(2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南

DSX-ADD-R	1 個 Versiv 遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南

DSX-CFP-Q-ADD-R	1 個 Versiv 遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、CAT 6A/ EA 級永久鏈路適配器套裝、CAT 6A/ EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2)個 LC/LC Simplex 適配器、SC/LC EF兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南

DSX-OFP-Q-ADD	(2) 個 DSX-5000 電纜認證分析儀模塊、OptiFiber Quad OTDR 模塊、CAT 6A/ EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、 (2) OTDR 懸掛工具包、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南參見照片

配件
型號/名稱	說明
DSX-8000 附件
DSX-PLA804S	DSX-8000 Cat 8/I 級永久鏈路測試適配器套裝
DSX-CHA804S	DSX-8000 Cat 8/I 級通道測試適配器套裝
DSX-5000 附件
DSX-PLA001	DSX 通用永久鏈路適配器

DSX-PLA004S	DSX CAT 6A/ EA 永久鏈路測試適配器套裝

DSX-PLA011S	DSX TERA CAT 7A/ FA 永久鏈路測試適配器套裝

DSX-CHA004S	DSX CAT 6A/ EA 通道測試適配器套裝

DSX-CHA011S	DSX TERA Cat 7A/ FA 通道測試適配器套裝

DSX-TERA-KIT	DSX TERA CAT 7A/ FA 永久鏈路和通道測試適配器套包
DSX-CHA012S	DSX GG45 級別 FA 通道適配器套裝

DSX CableAnalyzers 的附件
DSX-COAX	DSX 同軸電纜適配器套裝

DSX-CHA021S	DSX M12 4 位適配器套裝

VERSIV-ADP-WIFI	Versiv 主機 Wi-Fi 適配器（在以下國家供應）

VERSIV-TSET	Versiv 耳機

VERSIV-電池	Versiv 電池

VERSIV-STRP肩帶	Versiv 吊掛帶套包

VERSIV-STND	Versiv 演示支架
DSX-CHA003	DSX 同軸電纜適配器

DSX-PC5ES	5e 類別跳接線的 DSX 跳接線測試適配器套裝參

DSX-PC6S	6 類別跳接線的 DSX 跳接線測試適配器套裝參

DSX-PC6AS	6A 類別跳接線的 DSX 跳接線測試適配器套裝
DSX-5000 模塊	1 個 GHZ DSX 備用模塊
VERSIV-M	Versiv 主單元備用部件
VERSIV-RU	Versiv 遠端單元備用部件
VERSIV-CASE3	VERSIV 硬片麵包裝盒參見照片

VERSIV-LG-CASE	Versiv 大便攜箱參見照片

VERSIV-SM-箱	Versiv 小便攜箱。請參見圖片

VERSIV-BACKPK-STRP	Versiv 大便攜箱背帶參見照片

DSX-REFMOD	DSX SET-REF 參考模塊
PWR-SPLY-30W	30W 電源，15V，2A 帶 US 適配器。
PWR-SPLY-ADP	EU、AU、UK 適配器，30W 電源。
個性化模塊
DSP-PM19B	SYSTIMAX? VisiPatch? 360（T568B）個性化模塊
DSP-PM19A	SYSTIMAX? VisiPatch? 360（T568A）個性化模塊
DSP-PM17B	TYCO/AMP 610XC 連接器（T568B）個性化模塊
DSP-PM17A	TYCO/AMP 610XC 連接器（T568A）個性化模塊
DSP-PM16B	LEVITON 110（T568B）個性化模塊
DSP-PM16A	LEVITON 110（T568A）個性化模塊
DSP-PM15B	TE/ADC/KRONE 高頻帶 (T568B) 個性化模塊
DSP-PM15A	TE/ADC/KRONE 高頻帶 (T568A) 個性化模塊
DSP-PM14B	TE/ADC/KRONE ULTIM8 (T568B) 個性化模塊
DSP-PM14A	TE/ADC/KRONE ULTIM8 (T568A) 個性化模塊
DSP-PM13B	SIEMON S210（T568B）個性化模塊
DSP-PM13A	SIEMON S210（T568A）個性化模塊
DSP-PM12B	PANDUIT GIGAPUNCH（T568B）個性化模塊
DSP-PM11B	BELDEN GigaBIX (T568B) 個性化模塊
DSP-PM11A	BELDEN GigaBIX (T568A) 個性化模塊
DSP-PM10B	SYSTIMAX? 110（T568B）個性化模塊
DSP-PM10A	SYSTIMAX? 110（T568A）個性化模塊
